导轨式三相四线电子式有功电能表怎样接线

发表时间:2020-09-06 14:18:04 | 点击:16928次


导轨式电表可分为单相导轨式电表和三相三相导轨式电表,单相一般家用,三相一般在工厂或负载比较大的环境中用。一般的单相电表有6个孔,其中两个小孔用于通讯,三相表孔数更多。在低电压、小电流(100安以下)的情况下,电能表可直接接入电路进行测量。在高电压或大电流的情况下,电能表不能直接接入线路,需配合电压互感器或电流互感器使用。

一、电表正确接法及电表接线图

1、导轨式三相四线电表直接接入式接线图

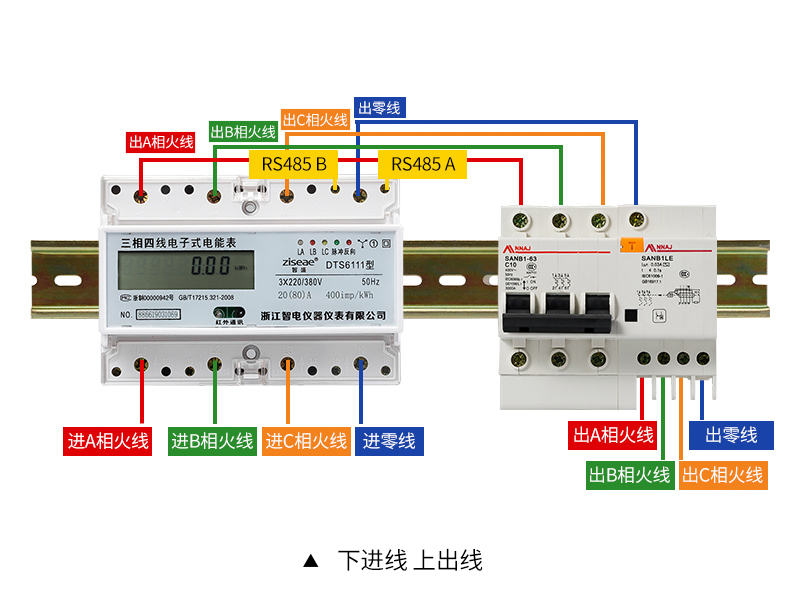

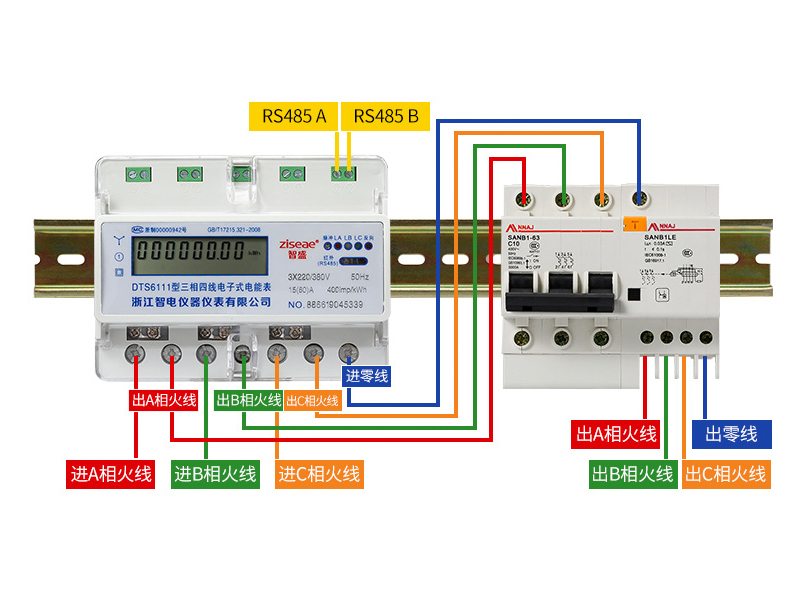

三相四线电表直接接入式接线图如上图所示。

导轨式三相四线制是指有A、B、C、N,其中,N线是中线,也叫零线。N线是为了从380V相间电压中获得220V线间电压而设的,有的场合也可以用来进行零序电流检测,以便进行三相供电平衡的监控。

2、导轨式三相四线电表经电流互感器接线图

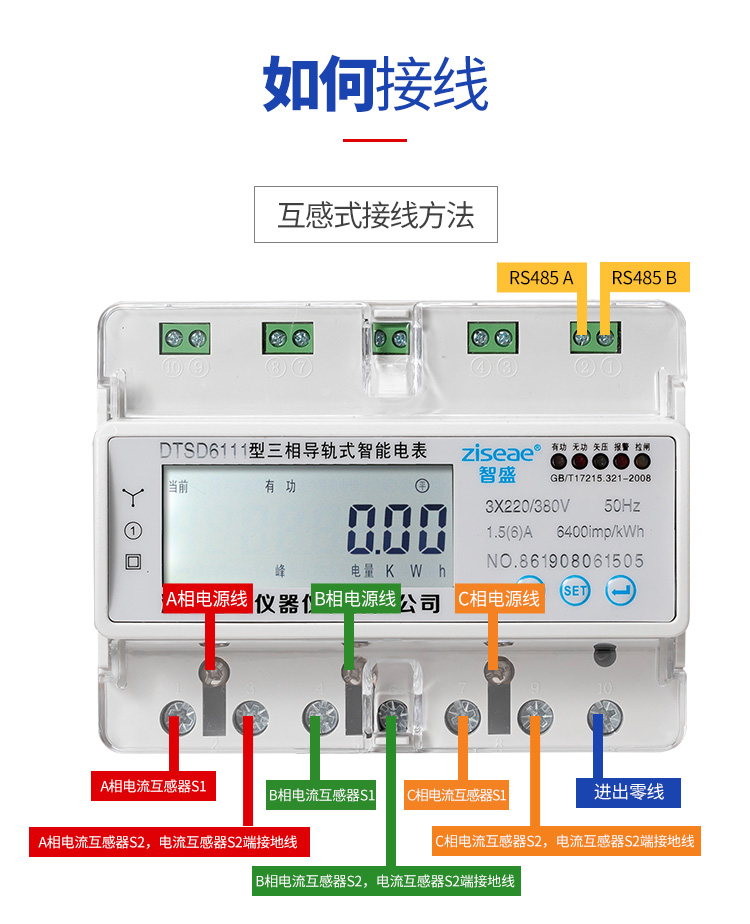

三相四线电表经电流互感器接线图如上图所示。


二、电表的接法错误会导致哪些后果?

电能表错接线的主要表现为:电能表反转、不转、转速变慢等情况,导致电表误接线的原因是多方面的,具体如下:

1、电流互感器极性接反

三相表的电流互感器极性接反,会造成计量电表反向转动,电度计量不是累加,而是相减。

2、三相表相位接错

三相表相位接错会造成逆相序,对计量影响不大,但会导致电表报警。
