7P三相导轨式多费率电表

DTSF6111，DSSF6111三相导轨式多费率电能表(7P)

概述：

DTSF6111-7三相电子式多费率电能表是采用先进的电能计量芯片，与成熟的多费率技术相结合设计而成，应用数字采样处理技术及SMT工艺，根据居民实际用电状况所设计、制造的电能仪表。该表实现分时计量，设定日自动转存数据，LCD显示等功能。该表可进行4种费率、10个时段、4个时区及12位表号等设置，并具有电能测试脉冲输出功能。该表性能指标符合GB/T 17215.321-2008《1级和2级静止式交流有功电能表》、GB/T 15284-2002《多费率电能表特殊要求》和通信规约符合DL/T645-2007《多功能电能表通信规约》的要求。

功能特点：

1.计费功能：可设置尖、峰、平、谷4种费率，10个日时段。时段最小间隔为1分钟，时段可跨越零点,设置时从小到大排列。

2.任意时段的起始及终止的实际时间和预置时间误差<5s。

3.电能表采用硬件时钟电路，并具有温度补偿电路，以保证在正常工作环境下，时钟误差控制在30s/月之内，内置时钟具有日历、计时、闰年自动切换功能。采用独立锂电池为时钟供电，以便断电后维持时钟工作电池容量≥1.0Ah，电池寿命在10年以上，且连续工作时间大于3年。

4、显示内容：电流、电压、功率、费率时段、频率,功率因素等。

5、通讯功能：支持DL/T645或Modbus-RTU协议

6、输出功能：无源脉冲输出

7、具有电池失压报警功能

技术规格：

◆ 电压:3x 100V、3 x 380V ; 3 x 220V/380V。

◆ 频率:50Hz, 60Hz

◆ 电流规格:1.5（6）, 5(20)A, 10(40)A, 15(60)A, 20(80)A, 30(100)A

◆ 电压回路功耗:_2W, 5VA

◆ 电流回路功耗:<1VA(Ib)

◆ 正常工作温度:-15℃～+55℃

◆ 存贮运输温度:-25℃～+70℃

◆ 环境湿度:c 85%

◆ 产品寿命:大于10年

◆ 外型尺寸:129mm x 100mm x 82mm

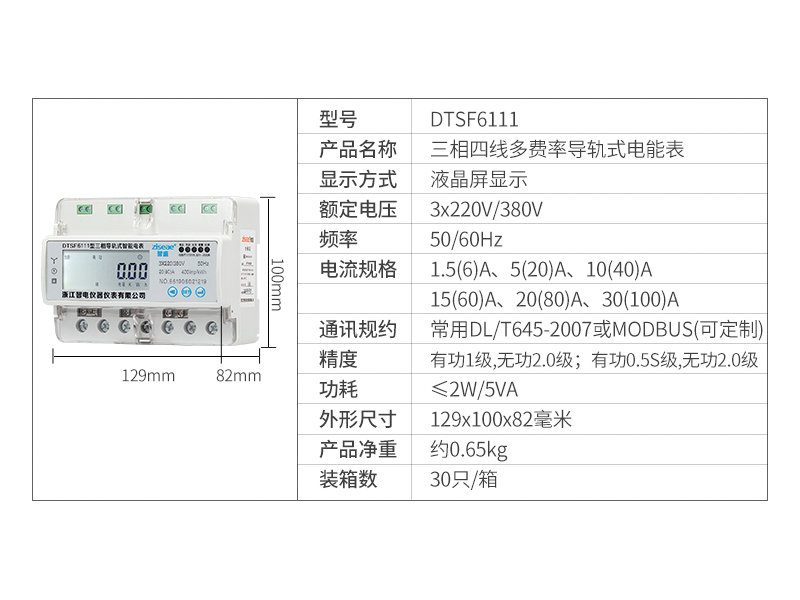

产品参数：

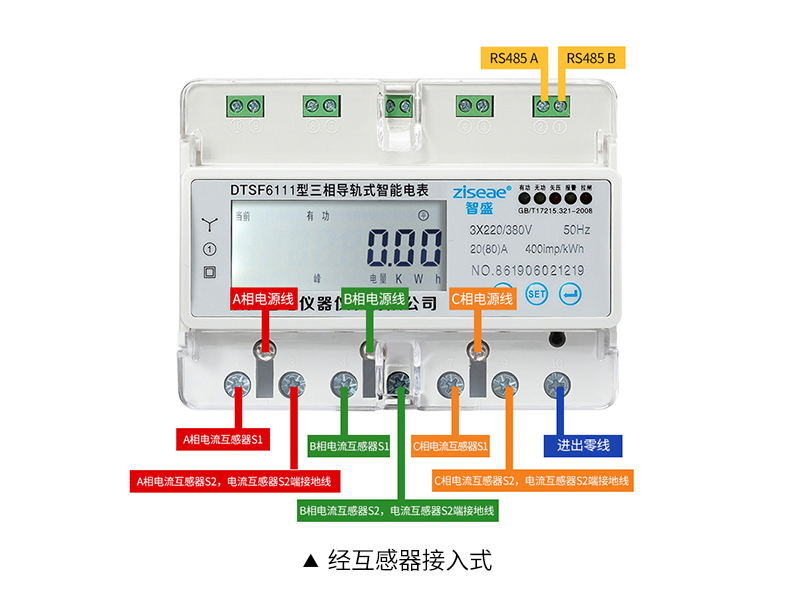

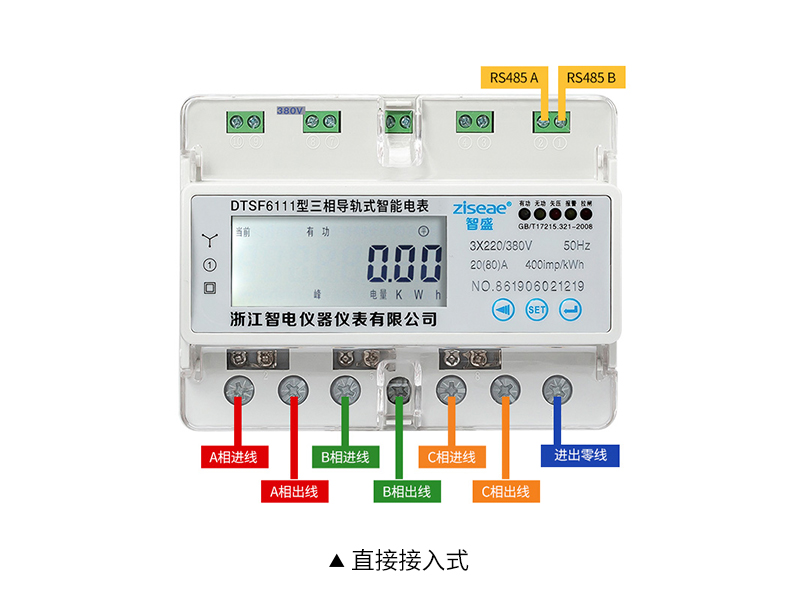

接线方式：
