1.1概述

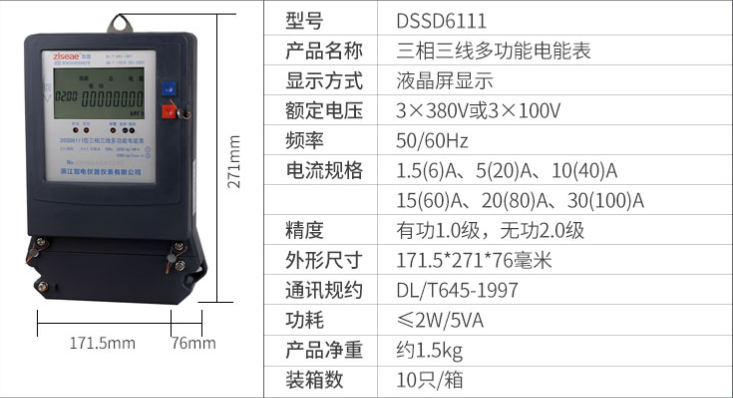

DTSD/DSSD6111型电子式三相智能电能表是采用集成电路，应用数字采样处理技术及SMT工艺，根据工业用户实际用电状况所设计、制造的仪表。
该表性能指标符合GB/T 17215.323-2008《交流电测量设备 特殊要求 第23部分：静止式无功电能表（2级和3级）》、GB/T 17215.321-2008《交流电测量设备 特殊要求 第21部分：静止式有功电能表（1级和2级）》、GB/T 17215.301-2007《多功能电能表 特殊要求》、DL/T 614-2007《多功能电能表》、Q/GDW 362-2009《1级三相费控智能电能表技术规范》和Q/GDW 363-2009《1级三相智能电能表技术规范》标准对多功能电能表的各项技术要求，其通信符合DL/T 645-1997《多功能表通信规约》的要求。
该表能计量各个方向的有功、无功电量及需量, 分相计量有功、无功电能，具有双路RS485和调制式红外通讯、按键及红外停电唤醒抄表等功能，它性能稳定、准确度高、操作方便。
1.2 工作原理
三相智能电能表是由测量单元和数据处理单元等组成，除计量有功（无功）电能量外，还具有分时、测量需量等两种以上功能，并能显示、储存和输出数据的电能表。
DTSD6607型电子式三相智能电能表工作原理如图1所示：
图1 三相智能电能表工作原理框图
电能表工作时，电压、电流经取样电路分别取样后，送至放大电路缓冲放大，再由计量芯片转换为数字信号，高性能微控制器负责对数据进行分析处理。由于采用高精度计量芯片，计量芯片自行完成前端高速采样，计量算法稳定，微控制器仅需要管理和控制计量芯片的工作状态。图中的微控制器还用于分时计费和处理各种输入输出数据，并根据预先设定的时段完成分时有、无功电能计量和最大需量计量功能，根据需要显示各项数据、通过红外或485接口进行通讯传输，并完成运行参数的监测，记录存储各种数据。
1.3技术指标
准确度等级 有功0.2S级、0.5S级、1级 无功2级
额定频率 50Hz
起动电流 有功 0.001In(0.2S级、0.5S级)； 0.002In（直入式0.004In ）(1.0级)
无功 0.003In（直入式0.005In ）(2.0级)
潜动 具有防潜动逻辑设计
外型尺寸 265mm´170mm´75mm
重量 约2.5kg
电气参数
|
正常工作电压 |
0.8Un～1.2Un |
|
极限工作电压 |
0.7Un～1.3Un |
|
电压线路功耗 |
≤1.5W和5 VA （辅助电源≤10VA） |
|
电流线路功耗 |
＜2 VA |
|
时钟电池电压 |
3.6V |
|
停电抄表电池电压 |
3.0V |
复费率工作参数
|
时钟准确度(日误差) |
≤0.5s/d（温度-30℃～＋65℃） |
|
时钟电池容量 |
≥1200mAh |
|
停电后数据保存时间 |
≥10年 |
气候条件
|
正常工作温度 |
-20℃～+60℃ |
|
极限工作温度 |
-30℃～+70℃ |
|
存贮和运输温度 |
-40℃～+70℃ |
|
存储和工作湿度 |
≤85%RH |
二、外形说明及安装
2.1
2.2电表的安装及接线
1) 电能表安装在室内通风干燥的地方，确保安装使用安全、可靠，在有污秽或可能损坏电能表的场所，电能表应用保护柜保护。
2）安装尺寸
电能表上部有挂钩螺钉孔，下部有2个安装孔，用M4×15螺钉固定。按下图所示的安装尺寸，固定在坚固、耐火、不易震动的物体上。
三、基本功能
3.1 电能计量功能
1）电能计量记录内容
|
名 称 |
数据标识 |
具体内容 |
|
有功组合电能 *注1 |
0000xxxx |
当前、上1结算日~上12结算日*注3总、各费率电能 |
|
正向有功电能 |
0001xxxx |
当前、上1结算日~上12结算日总、各费率电能 |
|
反向有功电能 |
0002xxxx |
当前、上1结算日~上12结算日总、各费率电能 |
|
组合无功1电能 *注2 |
0003xxxx |
当前、上1结算日~上12结算日总、各费率电能 |
|
组合无功2电能 *注2 |
0004xxxx |
当前、上1结算日~上12结算日总、各费率电能 |
|
第一象限无功电能 |
0005xxxx |
当前、上1结算日~上12结算日总、各费率电能 |
|
第二象限无功电能 |
0006xxxx |
当前、上1结算日~上12结算日总、各费率电能 |
|
第三象限无功电能 |
0007xxxx |
当前、上1结算日~上12结算日总、各费率电能 |
|
第四象限无功电能 |
0008xxxx |
当前、上1结算日~上12结算日总、各费率电能 |
|
分相正向有功电能 |
00xx00xx |
当前、上1结算日~上12结算日总电能 |
|
分相反向有功电能 |
当前、上1结算日~上12结算日总电能 |
|
|
分相组合无功1电能 |
当前、上1结算日~上12结算日总电能 |
|
|
分相组合无功2电能 |
当前、上1结算日~上12结算日总电能 |
注1：正向有功电能的计量方法取决于 “有功组合方式特征字”的内容。
注2：正、反向无功电能的计量方法取决于 “无功组合方式1、2特征字”的内容。
注3：三个结算日只能设置为合法时间或99日99分，设置为99日99分时表计不结算。
有功组合方式特征字
|
Bit7 |
Bit6 |
Bit5 |
Bit4 |
Bit3 |
Bit2 |
Bit1 |
Bit0 |
|
保留 |
保留 |
保留 |
保留 |
反向有功 (0不减，1减) |
反向有功 (0不加，1加) |
正向有功 (0不减，1减) |
正向有功 (0不加，1加) |
无功组合方式1、2特征字
|
Bit7 |
Bit6 |
Bit5 |
Bit4 |
Bit3 |
Bit2 |
Bit1 |
Bit0 |
|
IV象限 (0不减，1减) |
IV象限 (0不加，1加) |
III象限 (0不减，1减) |
III象限 (0不加，1加) |
II象限 (0不减，1减) |
II象限 (0不加，1加) |
I象限 (0不减，1减) |
I象限 (0不加，1加) |
3.2 最大需量记录功能
最大需量：在指定的时间区间内，需量周期中测得的平均功率最大值。
需量周期：测量平均功率的连续相等的时间间隔。最大需量周期可5/10/15/30/60分钟任选一种。
滑差时间：依次递推来测量最大需量的小于需量周期的时间，滑差时间可以在1/2/3/5min选择。
最大需量及发生时间记录内容
|
名 称 |
数据标识 |
具体内容 |
|
正向有功最大需量及其发生时间 |
0101xxxx |
当前、上1结算日~上12结算日总、各费率最大需量及其发生时间 |
|
反向有功最大需量及其发生时间 |
0102xxxx |
当前、上1结算日~上12结算日总、各费率最大需量及其发生时间 |
|
组合无功1最大需量及其发生时间 |
010300xx |
当前、上1结算日~上12结算日总最大需量及其发生时间 |
|
组合无功2最大需量及其发生时间 |
010400xx |
当前、上1结算日~上12结算日总最大需量及其发生时间 |
|
四象限无功最大需量及其发生时间 |
01xx00xx |
当前、上1结算日~上12结算日总最大需量及其发生时间 |
注：最大需量记录数据不带符号，以瞬时功率方向为准。最大需量按每月第1结算日结算，第2、第3结算日不结算，相应数据填0xFF。
3.3 复费率功能
年时区数：电能表能运行的时区。如果年时区数小于已编程的年时区，则电能表只运行前面几个时区（如年时区数为2，则运行前2个时区）。年时区数编为0，则电能表只运行第一个时区（不管编程时编设了几个时区）。年时区数不超过14。
日时段表数：电能表能运行的日时段表号。如果日时段表数设为4，则电表的第5到第8日时段表无效，即使某个时区的日时段表号被设为5，该时区会按第4日时段表的时段运行，而不会按第5日时段表的时段运行。如日时段表数编为0，则电表只运行第1日时段表。日时段表数不超过8。
日时段数：电能表每天能运行的日时段。最大不超过14。如果日时段数设为4，则每个日时段表的第5～14时段的时间电表将视作无效，只有前4个时段的时间有效。如设为0，则电表只运行第一个日时段。
日时段表号：编程时用来表示电表运行在第几日时段表，用1、2、3、4、5、6、7、8表示。如时区的日时段表号被设为0，则电表固定为第1日时段表。
费率数：电能表能切换的费率号数。其值不超过4。若设为3，则只有费率1、费率2、费率3有效，依此类推。如为0，则电表不论在哪个日时段，只运行费率1。
费率号：编程时用来表示电表运行在何种费率，用1、2、3、4、表示。通常分别对应尖费率、峰费率、平费率、谷费率。
公共假日数：电能表一年中能运行在公共假日状态下的天数。如为0，表示公共假日选择无效。其值不超过10。
公共假日：一般指国家规定的假日，如1月1日、5月1日、春节等，用户可设置。
公共假日日期及日时段表号：设定一年中的公共假日日期及采用的日时段表号，不同的公共假日可采用不同的日时段表号。
周休日：一般指一周内规定的休息日。由周休日特征字来设定每周的工作日和休息日。
周休日采用的日时段表号：按需要设定休息日采用的日时段表号。
多时区编程说明：本电表可编设14个时区。
注：以上参数均可通过掌上电脑或PC机进行设置，详见附录B。
下面举例说明：
例：某个地区将一年分成两个时区，第一时区从1月1日开始，采用第1日时段表，第二时区从9月1日开始，采用第2日时段表。第1日时段为：第1时段起始时间7：00费率2，第2时段起始时间21:00费率3；第2日时段为：第1时段起始时间8:00费率2，第2时段起始时间22:00费率3。假设5月1日和10月1日为公共假日。公共假日的时段为：第1时段起始时间9:00费率1，第2时段起始时间21:00费率2，第3时段起始时间5:00费率3。具体设置应如下：
|
名 称 |
数据标识 |
设置数据 |
备 注 |
|
年时区数 |
04000201 |
02 |
设置2个年时区 |
|
日时段表数 |
04000202 |
08 |
目前有8个日时段分配表，如果用户想把公共假日对应的日时段表号设为5的话，则该项必须设为5，让第5日时段表有效。 |
|
日时段数 |
04000203 |
02 |
一天可切换时段为2 |
|
费率数 |
04000204 |
04 |
因目前用了平费率，该项数据必须≥3。 |
|
公共假日数 |
04000205 |
10 |
因目前有两个假日，该项数据必须≥2，当不大于2时，电表将判断第2公共假日以下的公共假日为0，则该公共假日无效。 |
|
第1时区起始日期及日时段表号 |
04010000 |
010101 |
代表第1时区的起始日期为1月1日，该时区启动日时段表1。 |
|
第2时区起始日期及日时段表号 |
04010000 |
090102 |
代表第2时区的起始日期为9月1日，该时区启动日时段表2。 |
|
第1日时段表第1时段起始时间及费率号 |
04010001 |
070002 |
代表第1日时段表第1时段的起始时间为7:00，该时段启用峰费率。 |
|
第1日时段表第2时段起始时间及费率号 |
04010001 |
210003 |
代表第1日时段表第2时段的起始时间为21:00，该时段启用平费率。 |
|
第1日时段表第3时段起始时间及费率号 |
04010001 |
210003 |
第3时段及以下时段都得设为与第2时段一样，这样电表才认为第3时段及以下时段为无效。 |
|
第2日时段表第1时段起始时间及费率号 |
04010002 |
080002 |
代表第2日时段表第1时段的起始时间为8:00，该时段启用峰费率。 |
|
第2日时段表第2时段起始时间及费率号 |
04010002 |
220003 |
代表第2日时段表第2时段的起始时间为22:00，该时段启用平费率。 |
|
第2日时段表第3时段起始时间及费率号 |
04010002 |
220003 |
第3时段及以下时段都得设为与第2时段一样，这样电表才认为第3时段及以下时段为无效。 |
|
第1公共假日日期及日时段表号 |
04030001 |
08050103 |
代表第一公共假日的日期为08年5月1日，启动日时段表3。 |
|
第2公共假日日期及日时段表号 |
04030002 |
08100103 |
代表第一公共假日的日期为08年10月1日，启动日时段表3。 |
|
第3日时段表第1时段起始时间及费率号 |
04010003 |
090001 |
代表第3日时段表第1时段的起始时间为9:00，该时段启用尖费率。 |
|
第3日时段表第2时段起始时间及费率号 |
04010003 |
210002 |
代表第3日时段表第2时段的起始时间为21:00，该时段启用峰费率。 |
|
第3日时段表第3时段起始时间及费率号 |
04010003 |
050003 |
代表第3日时段表第3时段的起始时间为5:00，该时段启用平费率。 |
|
第3日时段表第4时段起始时间及费率号 |
04010003 |
050003 |
第4时段及以下时段都得设为与第3时段一样，这样电表才认为第4时段及以下时段为无效。 |
|
周休日采用的日时段表号 |
04000801 |
00 |
目前未启用周休日，若需启用，必须先设置好周休日特征字，选择第1～8日时段表中的一个，只要星期一到星期日中的某一天被选为休息日，则将按该项数据设置的日时段表运行。 |
电表具有2套时区表和2套日时段表功能
电表具备2套时区表和2套日时段表，还有与之对应的2套时区表切换时间和2套日时段表切换时间。通过提前设置切换时间可以实现在用表统一时间转换时段表或时区表，避免因切换时间不一致造成的客户纠纷。例如当用户时区不变需要调整费率时段时可以先抄读电表运行状态3，从 bit0了解电表当前使用的是第几套日时段表，然后对未使用的日时段表进行编程，再设置好日时段表切换时间，这样便完成了整个修改操作，电表时钟到达切换时间即可自动将2套日时段表进行调换。
2套时区表和2套日时段表切换日期：当电表当前时间在该日期之后时，电表将自动切换使用另一套时段，切换后该切换日期自动恢复为00.00.00.00·00。当该切换日期设置为99.99.99.99·99时，将切换到第1套时区表和第1套日时段表。
第2套时区表和日时段表设置项：其设置方法同以上时段表设置内容。
注：在设置另一套时段时最好先设置好另一套时段表的内容，再查询电表当前时间是否正确（若不正确请校时），最后再设置2套时区表和日时段表切换日期（保证该日期在当前日期之后，否则电表将会立即切换）。
一、产品简介
1.1概述
DTSD/DSSD6111型电子式三相智能电能表是采用大规模集成电路，应用数字采样处理技术及SMT工艺，根据工业用户实际用电状况所设计、制造的具有现代先进水平的仪表。
该表性能指标符合GB/T 17215.323-2008《交流电测量设备 特殊要求 第23部分：静止式无功电能表（2级和3级）》、GB/T 17215.321-2008《交流电测量设备 特殊要求 第21部分：静止式有功电能表（1级和2级）》、GB/T 17215.301-2007《多功能电能表 特殊要求》、DL/T 614-2007《多功能电能表》、Q/GDW 362-2009《1级三相费控智能电能表技术规范》和Q/GDW 363-2009《1级三相智能电能表技术规范》标准对多功能电能表的各项技术要求，其通信符合DL/T 645-2007《多功能表通信规约》的要求。
该表能计量各个方向的有功、无功电量及需量, 分相计量有功、无功电能，具有双路RS485和调制式红外通讯、按键及红外停电唤醒抄表等功能，它性能稳定、准确度高、操作方便。
1.2 工作原理
三相智能电能表是由测量单元和数据处理单元等组成，除计量有功（无功）电能量外，还具有分时、测量需量等两种以上功能，并能显示、储存和输出数据的电能表。
DTSD6607型电子式三相智能电能表工作原理如图1所示：
图1 三相智能电能表工作原理框图
电能表工作时，电压、电流经取样电路分别取样后，送至放大电路缓冲放大，再由计量芯片转换为数字信号，高性能微控制器负责对数据进行分析处理。由于采用精度高计量芯片，计量芯片自行完成前端高速采样，计量算法稳定，微控制器仅需要管理和控制计量芯片的工作状态。图中的微控制器还用于分时计费和处理各种输入输出数据，并根据预先设定的时段完成分时有、无功电能计量和最大需量计量功能，根据需要显示各项数据、通过红外或485接口进行通讯传输，并完成运行参数的监测，记录存储各种数据。
1.3技术指标
准确度等级 有功0.2S级、0.5S级、1级 无功2级
额定频率 50Hz
起动电流 有功 0.001In(0.2S级、0.5S级)； 0.002In（直入式0.004In ）(1.0级)
无功 0.003In（直入式0.005In ）(2.0级)
潜动 具有防潜动逻辑设计
外型尺寸 265mm´170mm´75mm
重量 约2.5kg
电气参数
|
正常工作电压 |
0.8Un～1.2Un |
|
极限工作电压 |
0.7Un～1.3Un |
|
电压线路功耗 |
≤1.5W和5 VA （辅助电源≤10VA） |
|
电流线路功耗 |
＜2 VA |
|
时钟电池电压 |
3.6V |
|
停电抄表电池电压 |
3.0V |
复费率工作参数
|
时钟准确度(日误差) |
≤0.5s/d（温度-30℃～＋65℃） |
|
时钟电池容量 |
≥1200mAh |
|
停电后数据保存时间 |
≥10年 |
气候条件
|
正常工作温度 |
-20℃～+60℃ |
|
极限工作温度 |
-30℃～+70℃ |
|
存贮和运输温度 |
-40℃～+70℃ |
|
存储和工作湿度 |
≤85%RH |
二、外形说明及安装
2.1
2.2电表的安装及接线
1) 电能表安装在室内通风干燥的地方，确保安装使用安全、可靠，在有污秽或可能损坏电能表的场所，电能表应用保护柜保护。
2）安装尺寸
电能表上部有挂钩螺钉孔，下部有2个安装孔，用M4×15螺钉固定。按下图所示的安装尺寸，固定在坚固、耐火、不易震动的物体上。
