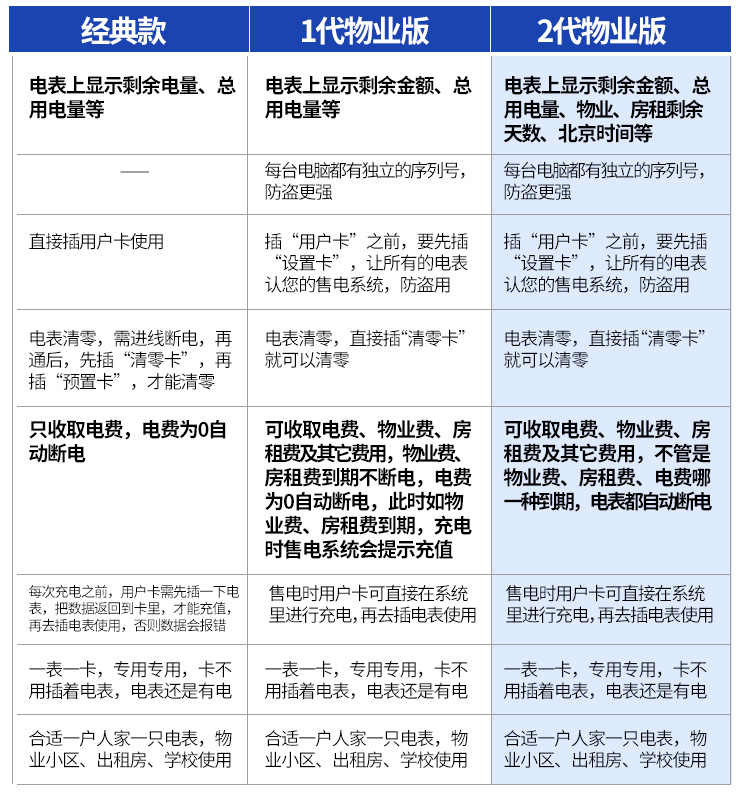

DDSY6111单相预付费电表(2代物业版IC卡插卡式电能表)

一、插卡电表概述

DDSY6111型电子式单相插卡预付费电表，采用集成电路设计，全自动表面贴装（SMT）生产工艺制造。电能表的线路设计和元器件选择以较大的环境允差为依据，可保证整机稳定工作，精度高、高过载、低功耗，可靠性能高。内置磁保持继电器。通过控制继电器实现控制负载的通与断，实现督促用户先买电后用电的功能。

主要特点：应用计算机管理，先购电后用电；在额定电流范围内能限制使用功率（由供电部门限定）；一表一卡，专卡专用，失卡不失电，补卡再用；电卡能双向传递数据，能自动断电告警用户购电；电量为零时，自动拉闸断电；并具有一定的防窃电软件设计等。

二、工作原理

1、工作原理图

电能表由分压器取得电压采样信号，分流器取得电流采样信号，经乘法器得到电压电流乘积信号，再经频率变换产生一个频率与电压电流乘积成正比的计数脉冲，通过分频，驱动步进电机计量电度。

2、数据处理

电能计量脉经光电耦合器送CPU处理，运算后存储于存储器中。由计算机管理信息系统，通过IC卡读写器，写入一定电量和监控要求的IC卡输入表内微处理器系统，经CPU运算后，提供显示、报警状态信号。

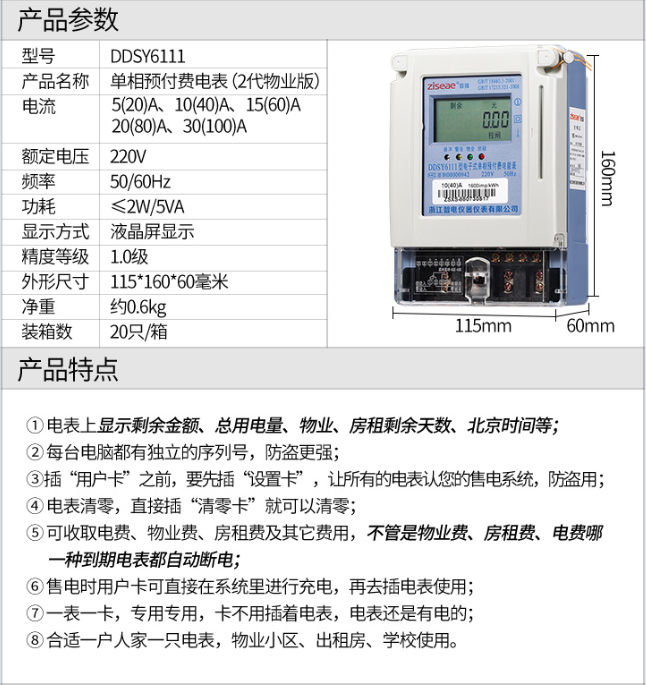

三、规格型号及技术参数：

1、规格型号

2、主要技术参数：

a、基本误差:

b、电气参数（参比条件）：

起动电流： 0.4 % Ib

功耗：电压线路<1.0W，3.0VA；

电流线路 < 1.0VA

潜动：具有逻辑防潜动电路

电压范围：  220V±10%

工作温度范围：-25℃~ +55℃

四、安装与使用

   1、电表在出厂时经检验合格，并加封铅印，可安装使用，如无铅封或贮存过久，应请有关部门重新校验加封，方可安装使用。

   2、电表应安装在干燥通风的地方，安装电表的底板应固定在坚固耐火，不易振动的墙上，电表高度约1.8m左右。

   3、按图一、图二安装和接线，拧紧接线螺钉，并紧固端钮盒内连接板。

   4、经互感器接入式电表其示数须乘以变比后，才是实际电能数。

   5、一表一卡：用户持有的IC卡不能互换，遗失时应到供电部门(售电处)补购一张。

   6、购电准备：购电前，用户须将IC卡插入卡座一次，便于将表内数据送回计算机数据库。

   7、购电方式：售电时，将IC卡插入IC卡读写器，同时操作计算机，将用户编号、预购电量、报警电量、限容方式及限容功率等加密写入IC卡。

   8、电卡使用：将购电卡插入卡座内，如是有效购电卡，则电表自动将数据读入表内，LCD(LED)表显示屏依次显示：购电量(P0== XXXX)、总购电量(P=XX XXXX)、购电次数(PC== XXXX)、报警电量(P1==XXXX)、赊欠限量(P2== XXXX)、限容功率(F0X= XX:XX)。拔卡请妥善保存。

   9、运行显示：电表运行过程中，轮流显示表内剩余电量、总用电量。

   10、超容报警：电表运行过程中，如果“报警指示灯”快速闪烁显示，则警告用户已超容用电。如该电表被设置为超容断电限容方式，则超容用电30秒后，将拉闸3分钟，并倒计时显示(180秒)恢复供电时间；如用户插卡响应可立即恢复供电。

11、 囤积限量：如果购电量＋剩余电量>囤积限量（10000kWh)，则购电量不读入，显示器显示“剩余限量”提示，卡内电量仍有效。

   12、 预警提醒：当表内剩余电量小于“报警电量”的2倍时，“报警指示灯”将闪烁（间隔为1秒）显示提醒用户购电，此时如用户插卡响应，“报警指示灯”闪烁间隔变为2秒，可以避免断电警告。

   13、 断电警告：如在预警提醒时用户未插卡响应,且设置超容报警，则当剩余电量为用户约定的报警电量（或本次购电量的10％）时，电表拉闸断电警告，显示“拉闸”提示符，此时将IC卡在卡座上插一次即恢复供电。如果拉闸后找不到本表IC卡，可借用邻居IC卡插入，以恢复供电。

   14、 购电提醒：当表内剩余电量小于“报警电量”时，“报警指示灯”将常亮提醒。

   15、 故障申报：剩余电量显示为零或负值时，显示“拉闸”提示符，如电表仍继续运行，用户应立即购电，并主动向供电部门反映情况。

图一 外形图

图二 接线图

五、运输与贮存

1、表在运输和拆封时不应受到剧烈冲击。

2、 能表应保存在原包装内，环境温度为-25℃ ~ +55℃，相对湿度不超过85%，空气中无腐蚀性气体的环境中。电能表在货架上贮存时，整箱叠放高度不超过5箱，拆箱后单只包装的电能表叠放高度不超过10只。
