DTSY6111三相四线预付费电表(1代物业版)

.  用途.特点和适应范围

DTSY6111系列插卡式三相电子式预付费电能表系我公司采用集成电路，16位A/D转换、数字乘法器、应用数字采样处理技术并单片机处理系统进行数据的采集、处理和保存及应用SMT工艺制造的新型仪表。适用于计量额定频率为50Hz或60Hz的三相三线或三相四线交流电网中有功电能的消耗。

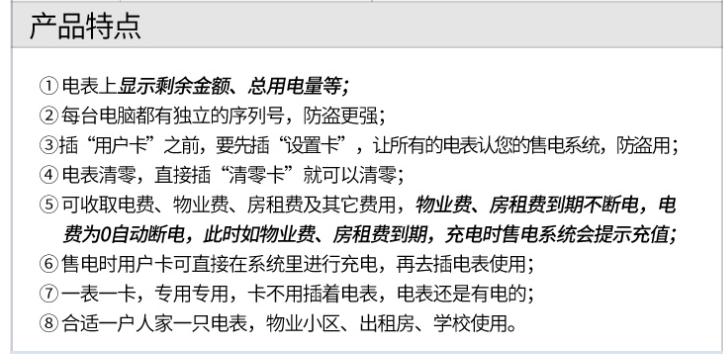

主要特点：应用计算机管理，先购电后用电；在额定电流范围内能限制使用功率（由供电部门限定）；一表一卡，专卡专用，失卡不失电，补卡再用；电卡能双向传递数据，能自动断电告警用户购电；电量为零时，自动拉闸断电；并具有一定的防窃电软件设计等。

该表供固定安装在室内使用，适用于环境温度不超过-20～+55℃，相对湿度不超过85%，且空气中不含有腐蚀性气体及避免尘砂、霉菌、昆虫等影响。

预购金额、报警金额、限容方式及限容功率等加密写入IC卡。

   8、电卡使用：将购电卡插入卡座内，如是有效购电卡，则电表自动将数据读入表内，LCD表显示屏依次显示：剩余金额、购电金额、总购金额、总用电量、用户编号、常数，拔卡请妥善保存。

   9、运行显示：电表运行过程中，轮流显示表内剩余金额、购电金额、总购金额、总用电量、用户编号、常数。

10、超容报警：电表运行过程中，如果“报警指示灯”快速闪烁显示，则警告用户已超容用电。如该电表被设置为超容断电限容方式，则超容用电60秒后，将拉闸3分钟；如用户插卡响应可立即恢复供电。

11、 囤积限量：如果购电量＋剩余电量>囤积限量（10000kWh)，则购电量不读入，显示器显示“Error=10”提示，卡内电量仍有效。

  12、 预警提醒：当表内剩余金额小于“声光报警金额”时，“报警指示灯”将闪烁（间隔为1秒）显示提醒用户购电。

13、 断电警告：当表内剩余金额小于“拉闸报警金额”时，“报警指示灯”常亮，液晶上显示“拉闸”提示符，继电器拉闸，此时用户可以将购电卡插入电表一次，电表会合闸，“报警指示灯”继续常亮，此时用户应将快去供电部门购电，以免不能及时购电而无法用电。如果拉闸后找不到本表IC卡，可借用邻居IC卡插入，以恢复供电。

14、 购电提醒：当表内剩余金额小于“报警金额”时，“报警指示灯”将常亮提醒。

15、 故障申报：剩余金额显示为零或负值时，显示“拉闸”提示符，如电表仍继续运行，用户应立即购电，并主动向供电部门反映情况。

2.规格型号及技术指标

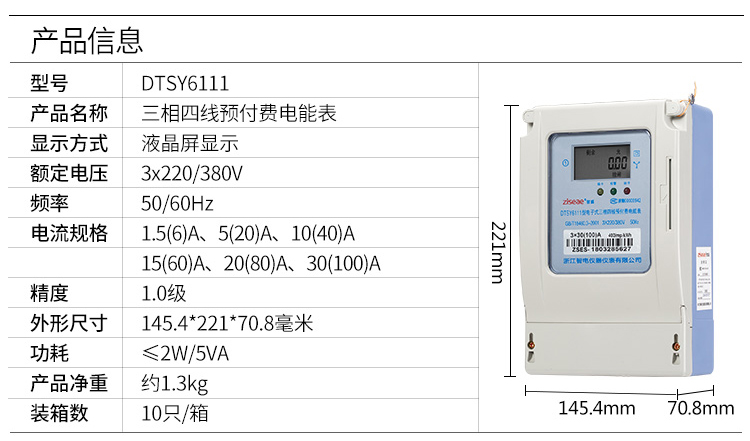

   2.1规格型号

   2.2基本误差（平衡负载误差极限）

   注：（Ib额定电流Imax最大电流）

   2.3起动

       在参比电压，参比频率及COSφ=1.0的条件下，负载电流为0.004Ib（1）、0.005Ib（2）仪表应能连续计量电量。

   2.4潜动

       电压回路加额定电压115%，电流线路中无电流时，仪表的测试输出不应产生多于一个的脉冲。

2.5电压范围

   正常工作电压：0.9Un-1.1Un

   极限工作电压：0.8Un-1.15Un

2.6功耗

    电压线路功耗：≦2W和10VA

    电流线路功耗：≦4.0VA

3.工作原理

3.1工作原理方框图

    电能表由分压器取得电压采样信号，电流互感器取得电流采样信号，经乘法器得到电压电流乘积信号，再经频率变换产生一个频率与电压电流乘积成正比的计数脉冲。

3.2数据处理

电能计量脉冲经光电耦合器送CPU处理，运算后存储于非易失EEPROM中。由计算机管理信息系统，通过IC卡读写器，写入一定电量和监控要求的IC卡输入表内微处理器系统，经CPU运算后，提供显示、报警、切断状态信号。

5.外形尺寸

6.功能端子接线

8、运输与贮存

8.1 电能表的运输和拆封不应受到剧烈冲击。

8.2 电能表应保存在原包装箱内，保存地方的环境温度为-30℃～＋65℃，相对湿度不超过85%，且在空气中不应含有足以引起腐蚀的气体，环境温度不应剧烈变化。

8.3电能表应在原包装的条件下，放置在台架上，叠放高度不超过五箱，拆箱后单只包装的电能表叠放高度不超过五只，内包装(塑料袋)拆封后的电能表不宜贮存。

9.保证期限

电能表自出厂日期起18个月内，当用户完全遵守本说明书规定要求，并在制造商铅封仍完整的条件下，若发现电能表不符合产品标准规定的技术要求时，或有电力及计量部门证明时，制造商给予免费修理或更换。
