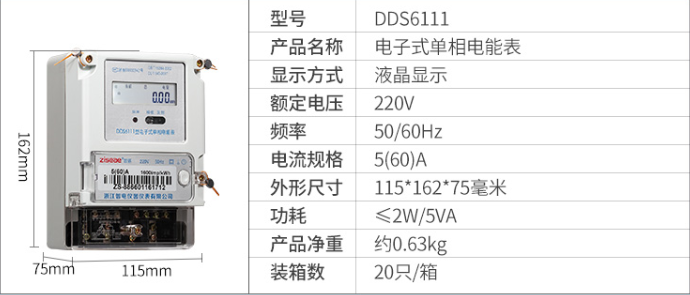

DDS6111单相电表(RS485)

1.概述

DDS6111单相电子式电能表是采用集成电路，16位A/D转换、数字乘法器、应用数字采样处理技术及SMT工艺，根据工业用户实际用电状况所设计、制造的仪表。该表采用独立计量模块能准确地测量单相有功电能。计量误差稳定性强。

主要特点：具有良好的抗电磁骚扰、低自耗、精度高、防窃电、宽量程、寿命长、可配液显示电量。

本电表适用于环境温度为—10~50℃，相对湿度不超过85%。

2.功能与特点

1、具有单向计量有功电能的功能，液晶显示器显示总电量；

2、具有RS-485及红外通讯，可远程方便地抄出电能表的总电量；

3、可设置或回抄：总电量、仪表常数、表地址、表密码等参数；

4、具有编程开关，可在线编程；

5、芯片内部具有看门狗系统，使数据更安全可靠，停电数据长久保存

6、互相隔离的电源，分别为CPU、计量部分及RS485接口提供可靠的工作电源。

7、具有断相指示功能。

8、通讯规约

按《多功能电能表通信规约Multi-function watt-hour meter communication protocol》 DL/T 645—1997中华人民共和国电力行业标准执行。

3.起动

在参比电压，参比频率及COSφ=1.0的条件下，负载电流为0.001Ib(1级)、0.002Ib(2级)仪表应能连续计量电量。

4.潜动

 电压回路加额定电压115%，电流线路中无电流时，仪表的测试输出不应产生多于一个的脉冲。

5电压范围

    正常工作电压：0.9Un-1.1Un

    极限工作电压：0.8Un-1.15Un

6功耗

电压线路功耗：≦2W和5VA

电流线路功耗：≦1VA

   7 . 气侯条件

正常工作温度：  -10℃   +45℃ 极限工作温度：  -20℃   +55℃

存贮和运输温度：-25℃   +70℃一年中的30天（以自然方式扩散）湿度可达95%，其余时间有时可达85%
