DTS6111三相四线电表 带RS485 液晶(2007规约)

DTS6111三相四线电表 带RS485 液晶(2007规约)

发表时间:2021-01-05 | 点击:5387次

品牌:智盛
型号:DTS6111三相四线 RS485液晶(2007规约)
在线订购

产品详情


1.概述

DTS6111三相四线DSS6111三相三线型三相电子式电能表是采用集成电路,16A/D转换、数字乘法器、应用数字采样处理技术及SMT工艺,根据工业用户实际用电状况所设计、制造的仪表。该表采用独立三单元计量模块能测量三相正向和反向的有功电能。计量误差具有稳定性。

主要特点:具有良好的抗电磁骚扰、低自耗、精度高、防窃电、宽量程、寿命长、可配液显示电量。

本电表适用于环境温度为—10~50℃,相对湿度不超过85%。

2.功能与特点

1、具有双向计量有功电能的功能,液晶显示器显示总电量;

2、具有RS-485及红外通讯,可远程方便地抄出电能表的总电量;

3、可设置或回抄:总电量、仪表常数、表地址、表密码等参数;

4、具有编程开关,可在线编程;

5、芯片内部具有看门狗系统,使数据安全可靠,停电数据保存长久(连续停电可保存10年以上);

6、互相隔离的电源,分别为CPU、计量部分及RS485接口提供可靠的工作电源。

7、具有断相指示功能。

8、通讯规约

按《多功能电能表通信规约Multi-function watt-hour meter communication protocol DL/T 6452007中华人民共和国电力行业标准执行。

3.工作原理

DTS6111三相四线、DSS6111三相三线型三相静止式电能表工作原理如图1所示。


本电能表采用三相供电方式,并在任一单相供电情况下能正常工作。

电能表工作时,电压、电流经取样电路分别取样后,送至大规模专用集成电路缓冲放大、再由16位A/D转换器转换成数字信号,经数字乘法器运算后,送到CPU进行处理,最后,CPU将处理过的数据根据需要送至显示部分、步进计数器等输出单元。


4.规格型号及技术指标

4.1规格型号

型号

准确度

等  级

参比电压

Un

额定电流

Ib

接入方式

仪表常数

imp/kWh

DTS6111

DSS6111

0.5,1

3X220/380

3X57.7/100

1.5(6)

互感式

1600

10(40)

直接式

400

15(60)

直接式

400

20(80)

直接式

160

4.2基本误差(平衡负载误差极限)

电流值

功率因素(COSφ)

基本误差(%)

0.5

1

0.01Ib≦I<0.05Ib

1.0

±1.0



0.02Ib≦I<0.05Ib

1.0



±1.5

0.05Ib≦I

1.0

±0.5

±1.0

0.02Ib≦I<0.1Ib

0.5(感性)

±1.0



0.02Ib≦I<0.1Ib

0.8(容性)

±1.0



0.05Ib≦I<0.1Ib

0.5(感性)



±1.5

0.05Ib≦I<0.1Ib

0.8(容性)



±1.5

0.1Ib≦I

0.5(感性)

±0.6

±1.0

0.1Ib≦I

0.8(容性)

±0.6

±1.0

注:(Ib额定电流Imax最大电流)

4.3起动

在参比电压,参比频率及COSφ=1.0的条件下,负载电流为0.001Ib(0.5级)、0.002Ib(1级)仪表应能连续计量电量。

4.4潜动

 电压回路加额定电压115%,电流线路中无电流时,仪表的测试输出不应产生多于一个的脉冲。

4.5电压范围

    正常工作电压:0.9Un-1.1Un

    极限工作电压:0.8Un-1.15Un

4.6功耗

电压线路功耗:≦2W和5VA

电流线路功耗:≦1VA

   4.7气侯条件

正常工作温度:  -10℃   +45℃ 极限工作温度:  -20℃   +55℃

存贮和运输温度:-25℃   +70℃一年中的30天(以自然方式扩散)湿度可达95%,其余时间有时可达85%。

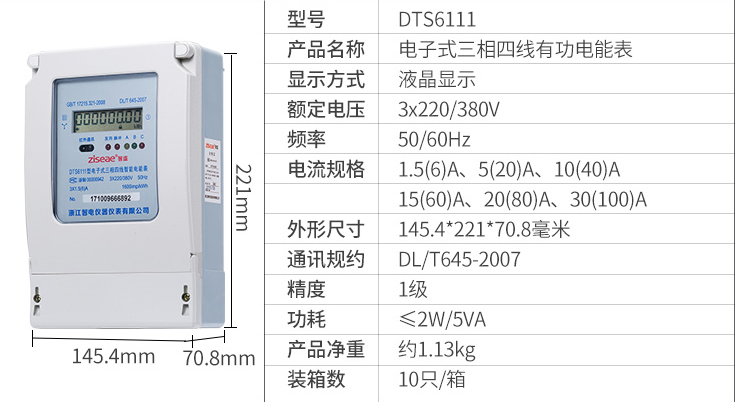

4.8机械尺寸

外形尺寸:228mm×144mm×72mm

4.9重量:约1.2kg

5.安装和接线

5.1电表在出厂时经检验合格,并加封铅印。如无铅印或贮存过久,应请有关部门重新校验加封,方可安装使用。

5.2电表上部有挂钩螺钉孔,用M4挂钩螺钉固定,电表下部有2个安装孔用M4X10或M4X12普通螺钉固定在接线板上。电能表的安装、尺寸如图下:

5.3电表应按照端钮盒盖反面所贴的接线图正确接线,拧紧接线螺钉。



5.3.1功能端子接线:(图4.1)


 SHAPE  \* MERGEFORMAT

5.3.2电源端子接线图

DTS6607型三相四线直接式接线图(图4.2)




DSS6607型三相四线经电流互感器接线图(图4.3)



     DSS6607
型三相三线直接式接线图(图4.3)


DSS6607型三相三线经电压电流互感器接线图(图4.4)




6.运输和存贮

产品在运输和拆封时不应受到剧烈冲击,并根据GB/T15464-1995《仪器仪表包装通用技术条件》规定运输和存贮。

    库存和保管应在原包装条件下存放在支架上,叠放高度不应超过5层。

保存的地方应清洁,其环境温度应为0-40℃,相对湿度不超过85%,且在空气中不含有足以引起腐蚀的有害物质。

7.保证期限

电能表自出厂日起,在用户遵守说明书规定要求,且制造厂铅封仍完整的条件下,若发现电能表不符合技术条件所规定的要求时,公司给予一年包退,三年包换,五年包修。

附录:

数据标识

数据名称

标识符

数据格式

数据长度

读写特性

当前有功总电能

9010

XXXXXX.XX

4

只读

当前电量数据块

901F

20

只读

电表常数

C030

NNNNNN

3

只读

电表号

C032

NN……..NN

6

读写

密码权限及密码

C212

NNNNNNNN

4

*冻结有功电能量

9A10

XXXXXX.XX

4

只读

电能总底度

C119

NNNNNN.NN

4

反向有功总电能

9020

NNNNNN.NN

4

只读

*断、送电控制

C028

NNNN

2

电表运行状态字

C020

状态字

1

只读




x
