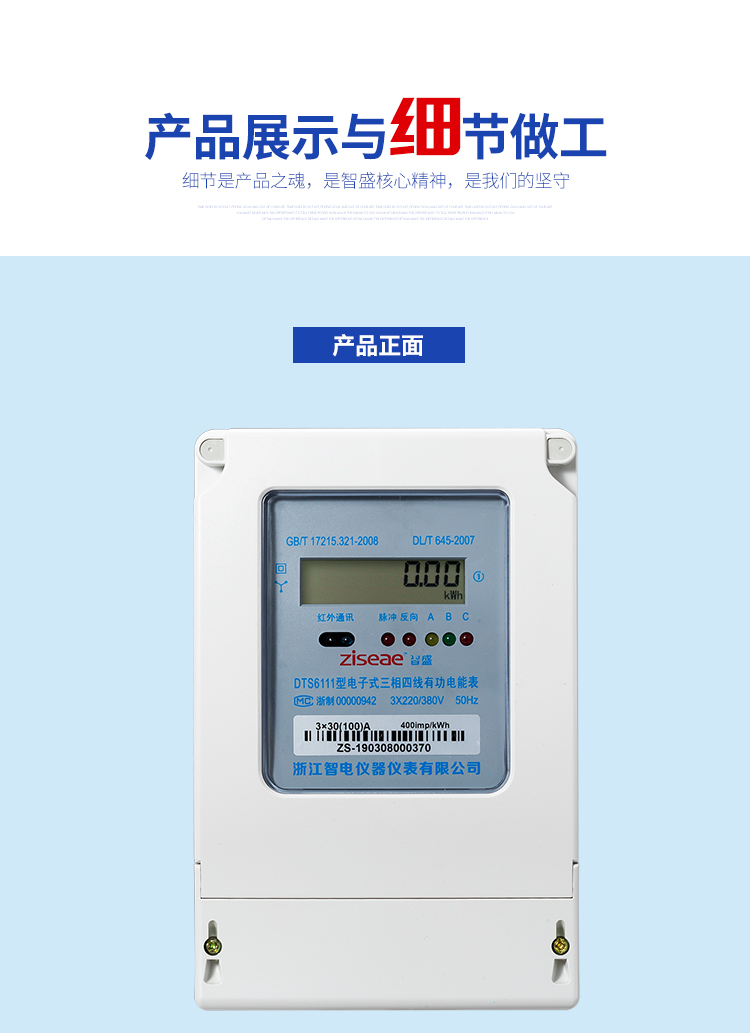

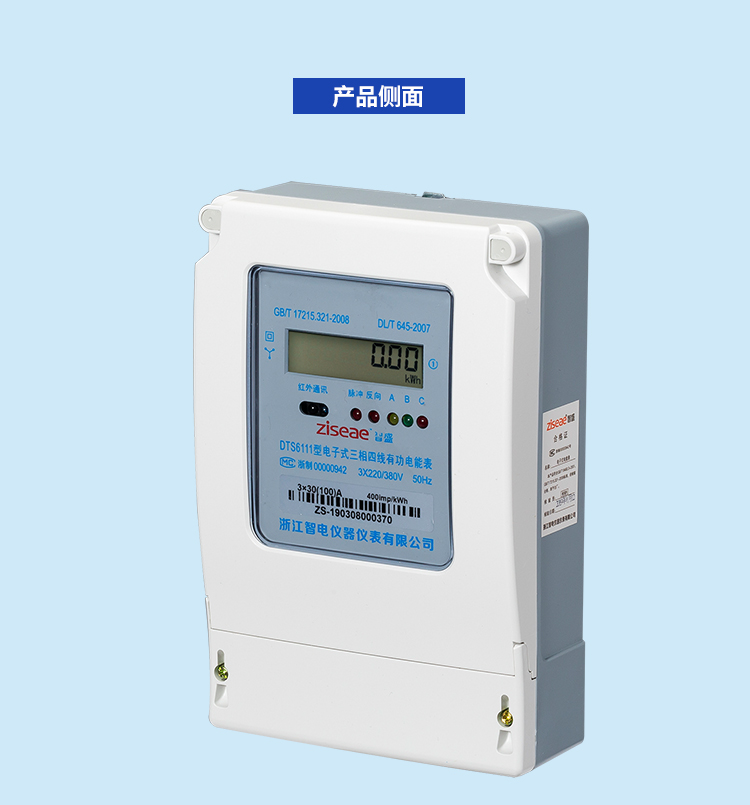

DTS6111三相四线电表( 液晶)

1  用途与特点

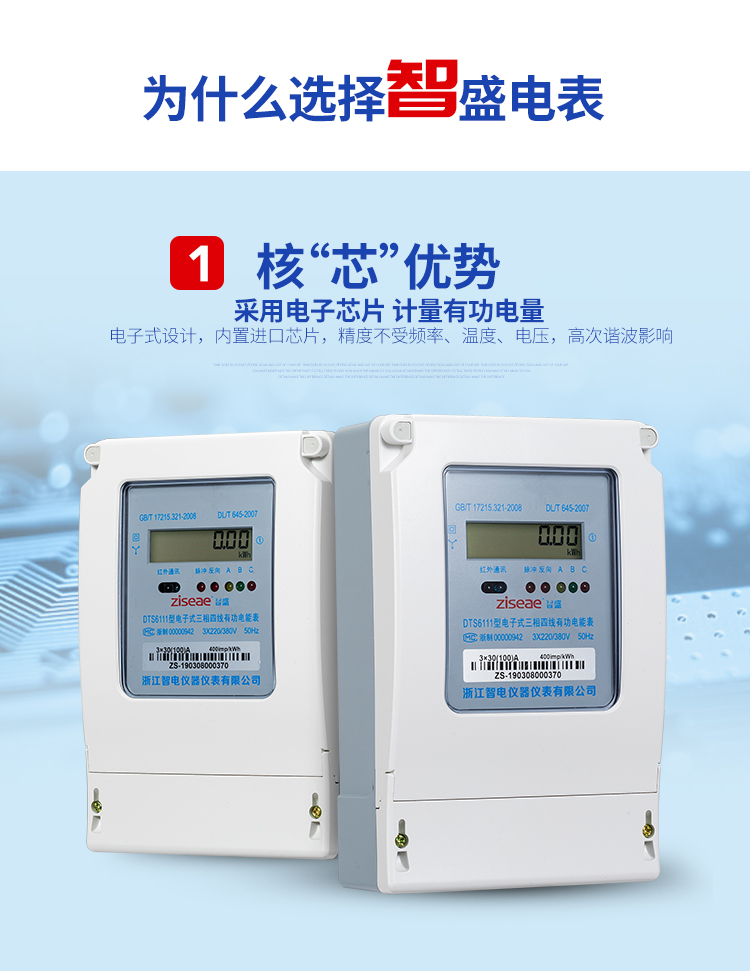

DTS6111型三相四线和DSS6111型三相三线两种型号三相电子式有功电能表，内部运用了集成电路在经过SMT工艺生产制作而成。结构设计合理，制作工艺先进，跟传统的电能计量表对比，三相电子式有功电能表的测量准确度高、性能可靠、节能。

2 主要功能与特点

·总电量计度器指示或LCD显示。

·有功正向电能计量.

·A相、B相、C相失压检测指示。

·一路无源脉冲输出。

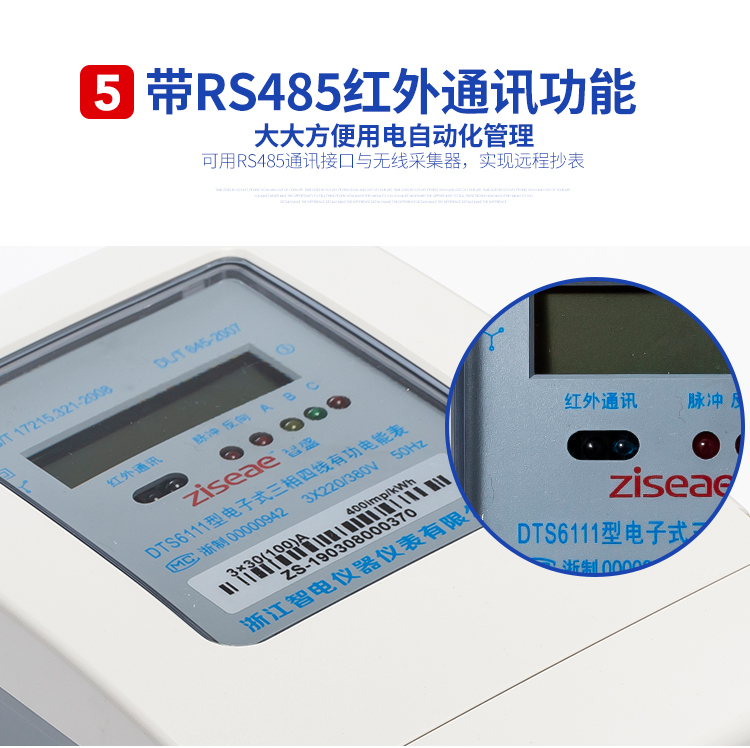

注：根据用户要求LCD显示可加装485通讯接口。

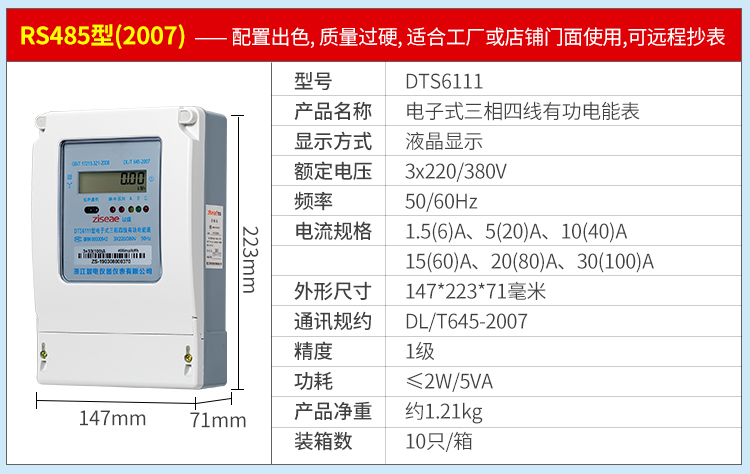

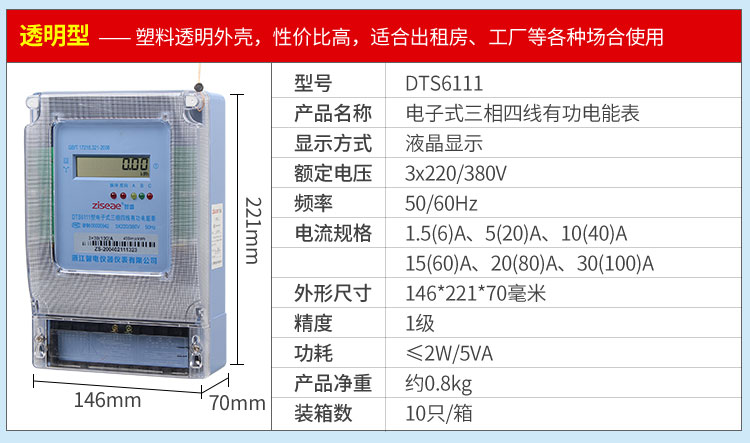

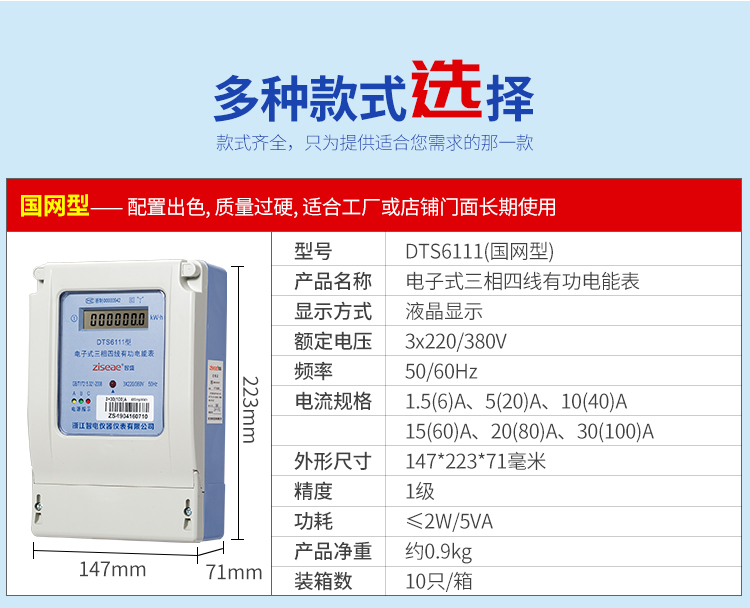

3  主要技术指标

·基本误差:（平衡负载时）

·型号规格

·起动电流：1.0级0.4% Ib标定电流、2.0级0.5% Ib标

定电流。

·潜动：有防潜动逻辑设计。

·电压线路功耗：≤2W/10VA。

·工作电压范围：0.8Un~1.2Un

·工作温度：-10°C ~ 45°C

·极限温度：-20°C ~ 55°C

·年平均湿度≤75%。

·重量：约1.2Kg

·外形尺寸：230mm×145mm×70mm

4 安装与使用

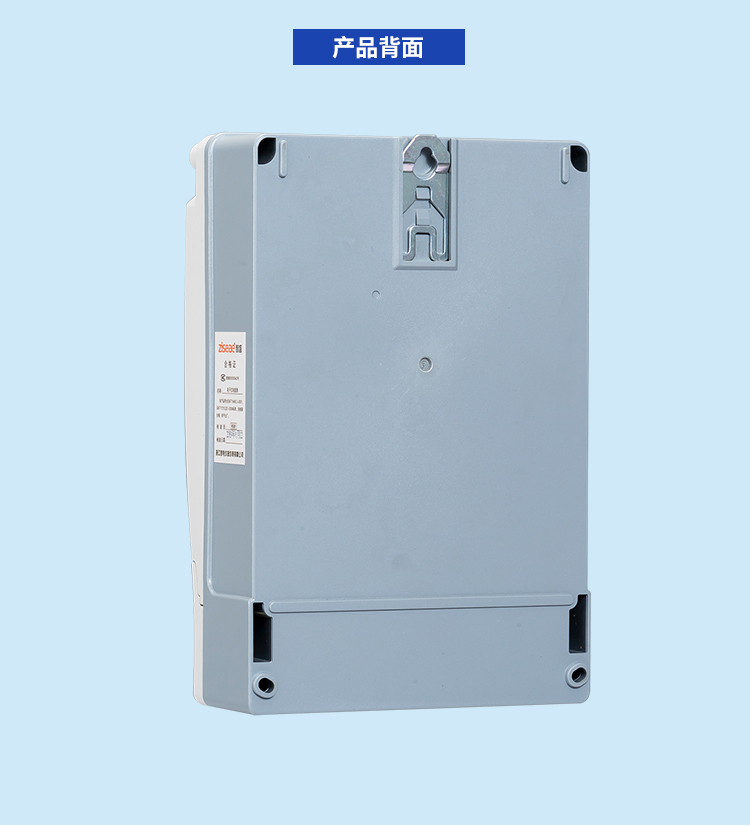

电能表安装在室内或室外电表箱内，安装底座应固定在坚固耐火的墙上，空气中无腐蚀性气体，具体安装尺寸图见附录图一（建议安装高度为1.8m）；安装过程中如果本机受到剧烈撞击或高空跌落外壳有明显损毁时，请不要安装、加电，并尽快与供应商联系。

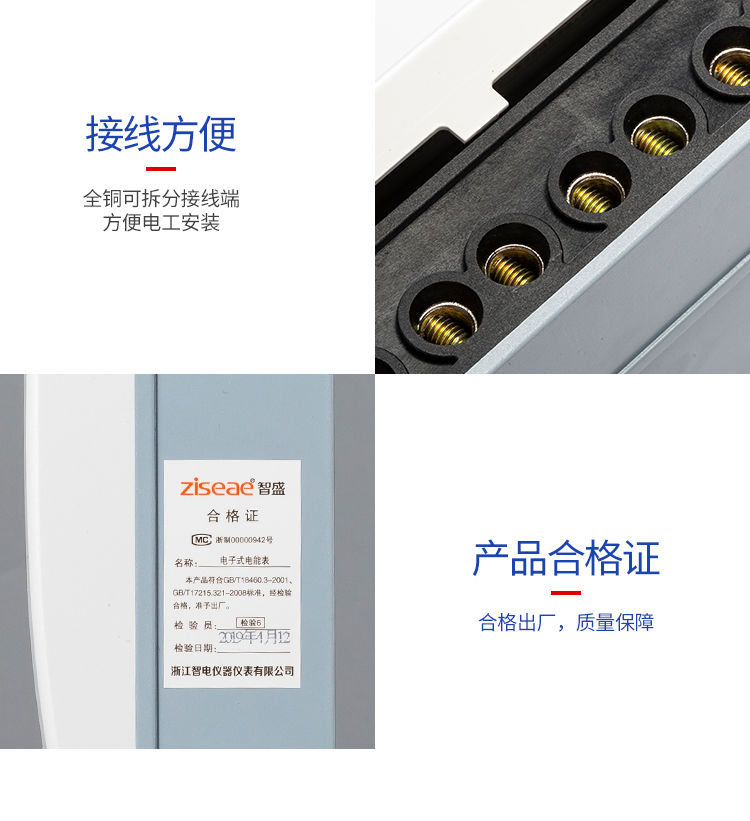

电能表应按照接线图进行接线，最好用铜线或铜接线头接入。

5  包装及运输存储

该表的运输和拆封不应受到剧烈冲击，保存的地方环境温度为0℃-60℃，相对湿度不超过85%，且在空气中不应含有引起腐蚀的气体。

电能表在仓库内保存，在原包装条件下，叠放高度不应超过五层，内包装拆封的电能表不宜贮存。

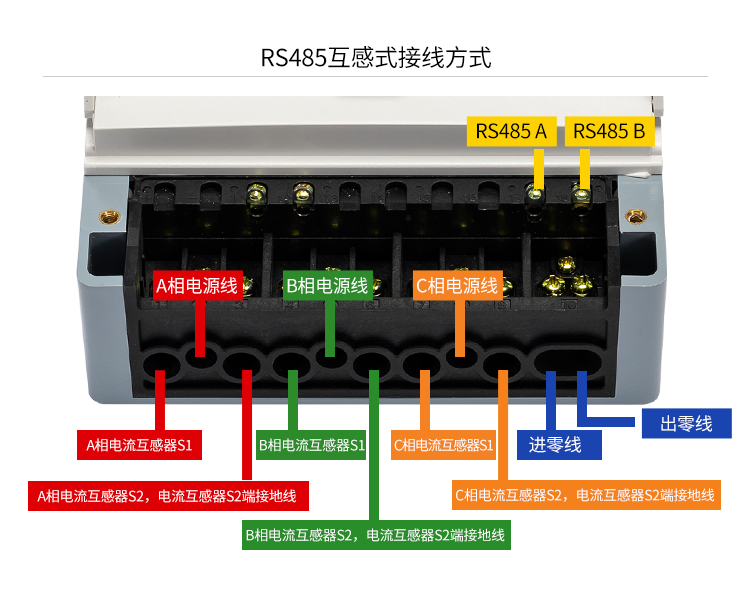

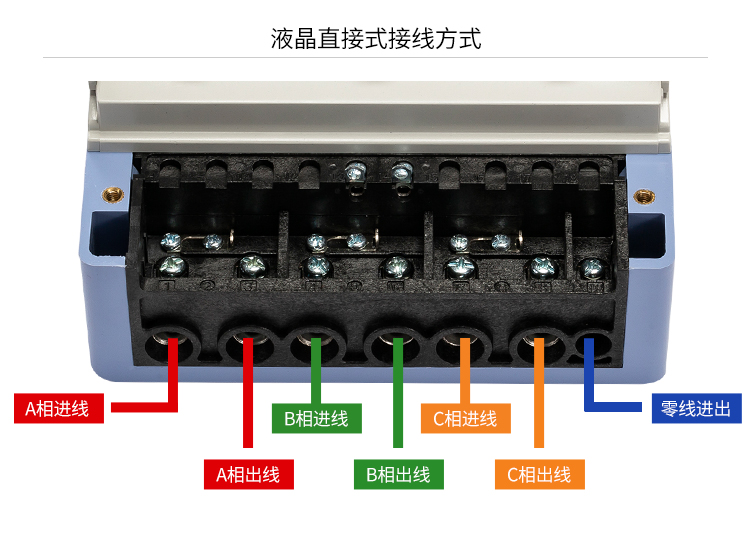

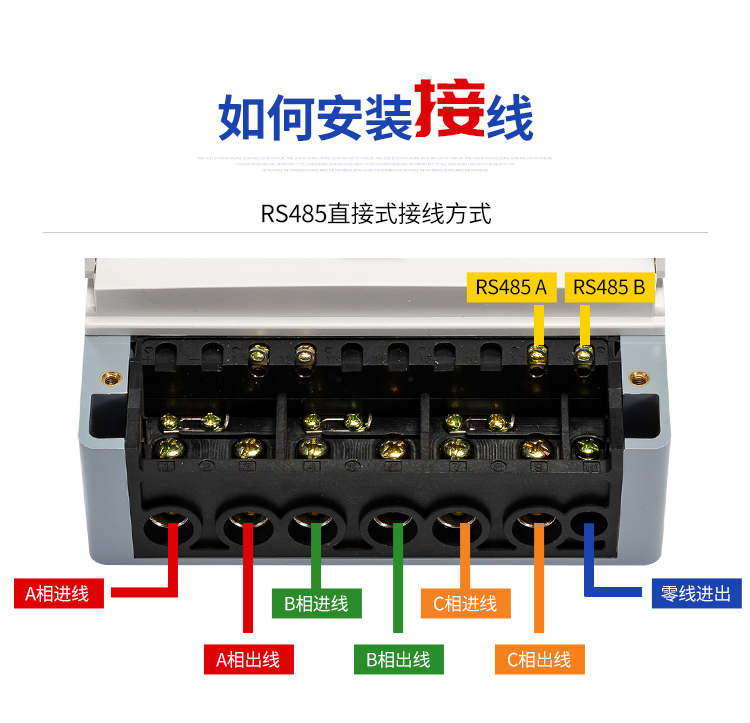

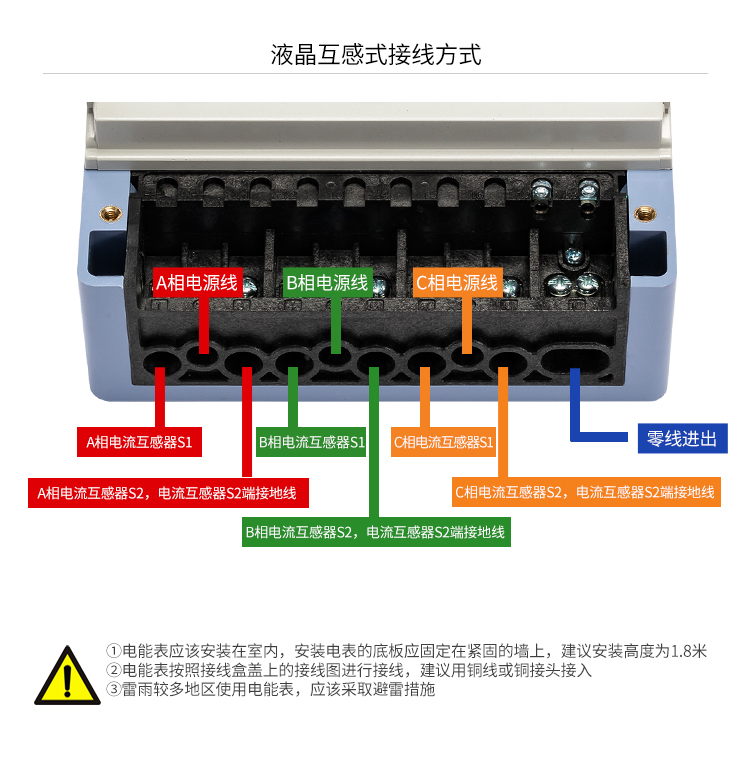

6  接线图
